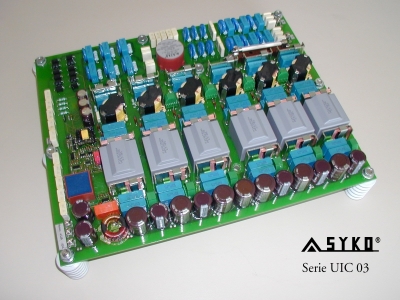

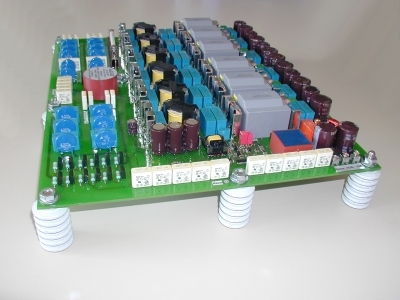

UIC 03

Beschreibung



SCHALTBAU, Vertriebspartner für die UIC-Notstart-Variante ESP1



Hauptmerkmale:

Ausgang:

• Regelfaktor Σ (UE +IA +TU )<±2%
• Genauigkeit absolut ± 2%
• Welligkeit <200 mV ss (über T U )
• Spikes <300 mV ss (T 1:1/50MHz)
• Regelzeit ∆Ι=50% ≤ 3 ms
• Konstantstromgrenze < 1,2 IAmax
• Ausgangsspikefilter (C – L2 – C)
• Leerlauf-,Überlast-,Kurzschlußfest
• Batterieladung auf Ladeschluss-Spannung (optional)
• Bei Überlast <0,7 x UA schaltet Gerät ab nach 3 Wiederanlaufversuchen
• Dynamische Überlast 30s (optional) 1)
• Relais, Schließer ab ca. 0,7 x UAnom
• Schraubklemmen M4

Eingang:

• Leerlaufleistung ca. 15 Watt Eingangsfilter EN 55022.A +20db
• Störgrößen
  EN 61000-4-4 SGrd 4 Burst
  EN 61000-4-5 SGrd X
  Surge 6 kV an 2Ω / 50μs
• Eingangssicherung 3kV 8×85 mm mit angepaßtem Schmelzintegral
• Auf- und Einschaltstrombegrenzt
• Verpolungsschutz über Brückengleichrichtung
• Schraubklemmen M4
• Powerfaktor-Regelung bei AC (sin, sq, tr)

Allgemein:

• Auto-Anlauf aus Eingangsspannung UE
• Wirkungsgrad typ. 84%
• Taktfrequenz > 80 kHz

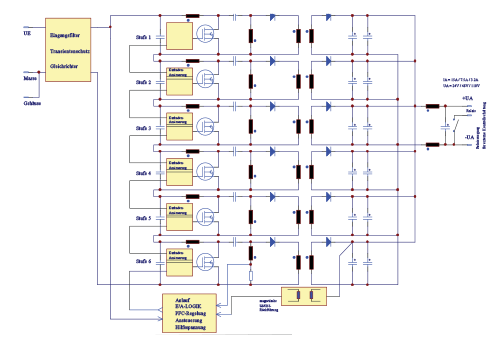

• Kaskadierte Regenerator-Topologie (Patent)
• Isolationsprüfspng. 6,8 KV AC 10s / 100%
• 40 mm Luft- und Kriechstrecken (LP/Trafo)
• Umgebungstemp. -25°C / +70°C
• Option: -40°C / +85
• Derating 1,5% / °C >55°C dynamische Last 1s / °C >55°C
• MTBF 276.000 h nach SN29500 / 40°C
• Schock/Vibration gemäß EN50155
• Gewicht ca. 4,3 kg

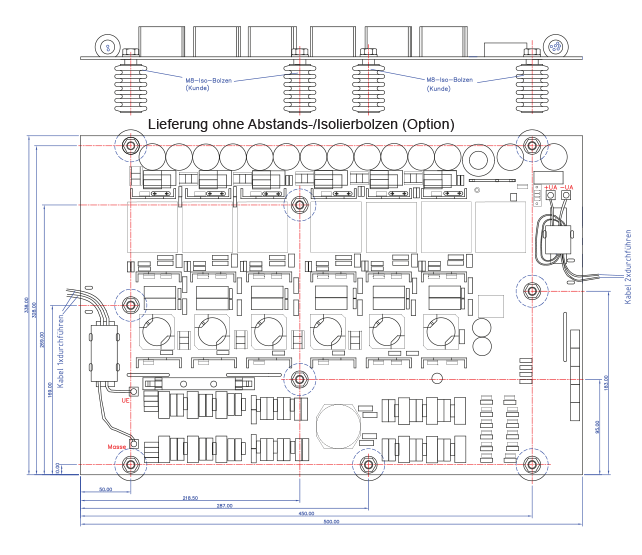

• Abmessungen 420 x 338 x 42 mm³
• CE-Konformitätserklärung auf Anfrage

UIC 550 Mehrspanner

• 1000V AC
• 1500V AC
• 1500V DC







Für den Einsatz speziell an UIC-Spannungen der Zugsammelschiene nach UIC550 und Hochvoltbatterien wurde für eine Dauer-Ausgangsleistung bis >275 W als Mehrspannungswandler die Serie UIC03 serienreif.

Das patentierte Schaltungskonzept ermöglicht eine hohe Potentialtrennung mit 40 mm Luft- und Kriechstrecken und hohe Ausgangsspannungen bei sehr weiten Eingangsspannungsbereichen. Ein mechanisch sehr stabiler Aufbau für extreme Schock- und Vibrationsbelastungen erschließt den Einsatz in der Verkehrstechnik, so zum Beispiel an der Zugsammelschiene.

Die Standard-Stromversorgung ist sowohl eingangs- als auch ausgangsseitig gegen Überspannungen und Störgrößen geschützt und funkentstört. Dem Anwender steht somit eine geregelte, kurzschluß- und leerlauffeste Niederspannung mit verstärkter Isolation potentialgetrennt aus der UIC-Ebene zur Verfügung, mit der Systeme versorgt oder Batterien geladen werden können. Die Ausgangsspannung kann zur Batterieladung auf die entsprechende Ladeschlussspannung optional eingestellt werden. Eine externe Ausgangs-Längsdiode verhindert bei Batterieladung den Energierückfluss oder ermöglicht die redundante Parallelschaltung auf Sicherheit bzw. Leistungserhöhung.
